一、概述

無軸螺旋輸送機目前常用的連續輸送設備之一，由于其結構簡單，橫截面積尺寸小，特別是能夠密閉輸送，對環境污染程度少的優點，現在正被污水處理行業作為物料輸送設備之一。

二、設備型號及工作原理：

1、設備型號：

規 格			WLS150	WLS200	WLS250	WLS300	WLS400	WLS500
螺旋體直徑			Φ150	Φ184	Φ237	Φ284	Φ365	Φ470
外殼管直徑			Φ180	Φ219	Φ273	Φ351	Φ402	Φ500
允許工作角度(α)			0-30°	0-30°	0-30°	0-30°	0-30°	0-30°
輸送長度			12	13	16	18	22	25
輸送能力m3/h			2.4	7	9	13	18	28
電機	型號	L≤7	Y90L-4	Y100L1-4	Y100L2-4	Y132S-4	Y160M-4	Y160M-4
	功率(Kw)		1.5	2.2	3	5.5	11	11
	型號	L>7	Y100L1-4	Y100L2-4	Y112M-4	Y132M-4	Y160L-4	Y160L-4
	功率(Kw)		2.2	3	4	7.5	15	15

2、工作原理：

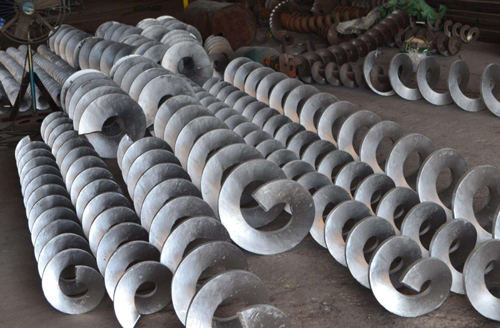

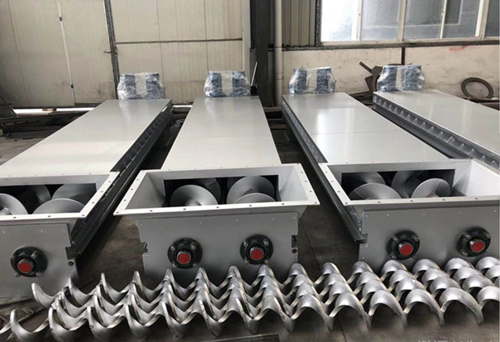

無軸螺旋輸送機的物料輸送是靠旋轉的葉片推移滑行的，輸送方向決定螺旋葉片的左右旋向與其轉動方向，所以根據需要可以單向輸送和雙向輸送，也可多點裝料。可以水平或傾斜一定角度安裝，物料從進料口（5）進入螺旋體中，通過螺旋的旋轉物料從出料口（1）裝運或進入壓榨機壓榨、脫水后裝運。輸送機長度L由用戶選定，動力驅動裝置（6）采用雙擺線齒輪減速器或蝸輪斜齒輪減速器，它可以安裝在輸送機入口端（推擠式螺旋）也可以安裝在出口端（牽拉式螺旋），設備的U型槽底部，設有防磨損的保護性襯套，它根據輸送物料的不同來選用。

3、主要性能指標：

螺旋直徑：Φ200--Φ500
轉    速：12轉/分--20轉/分
輸 送 量：Q=2--30立方米/時
輸送長度：小于等于15米
安裝傾角：小于等于30度
